产品概述：

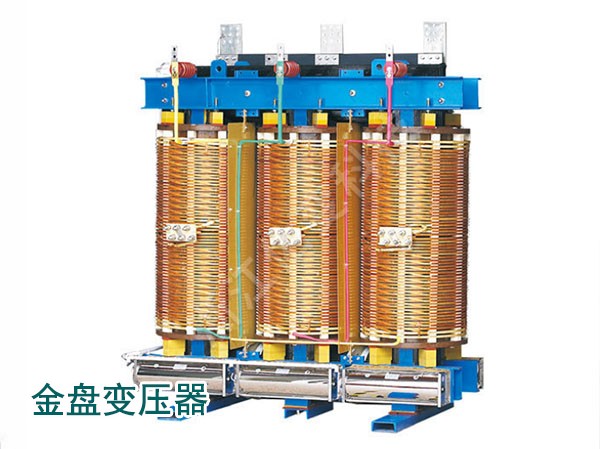

SGB(H)10型H级绝缘变压器是一款环保干式变压器，承受热冲击能力强，过负载能力大、难燃、防火性能高、低损耗、局部放电量小、噪声低、不产生有害气体、不污染环境、对湿度不敏感、体积小、不开裂、维护简便。因此*适宜于防火要求高、负荷波动大以及污秽潮湿的恶劣环境中，如机场、发电厂、冶金作业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境。详情请咨询金盘变压器（天津）有限公司 席经理 18515599079。
变压器型号含义：
变压器型号 | S | G | B | (H) | 10 | - | □ | / | 10 |
变压器代号 | (1) | (2) | (3) | (4) | (5) | (6) | (7) | ||
变压器代号含义 | (1)三相(2）空气（3)低压“箔”式绕圈（4）绝缘等级（5)设计序号（6）额定容量（7）高压侧电压等级 | ||||||||
SGB10型6-10KV环保干式变压器工作条件：
变压器环境温度：*高气温+40℃；*低气温-30℃；*热月平均温度+30℃；*热年平均气温+20℃。
变压器海拔高度：海拔不超过1000米
变压器多相电源电压大致对称
变压器电源电压的波形近似于正弦波
SGB10型6-10KV环保干式变压器结构特征：
SGB10系列环保变压器是采用杜邦NOMEX®纸为基础的绝缘系统，在变压器的整个使用寿命期间都保持**的电气性能和机械性能。NOMEX®不易老化、耐收缩、抗压缩，加上弹性特强，因此可以确保变压器即使使用数年之后，线圈仍保持结构紧密，并且能够承受短路的压力。
变压器高标准的安全性，*可燃性树脂，*有毒气体，不助燃。
变压器单位KVA的体积和重量减少。
变压器紧急过负载的能力增加。
变压器修理、维护方便。
变压器噪音低。
变压器对湿气、灰尘、污染不敏感。
变压器运行*局部放电及**“龟裂”的可能。
变压器设计灵活，可按客户的要求设计制成所需要的任何规格。
SGB10型6-10KV环保干式变压器技术参数：
变压器额定容量 （kVA） | 变压器电压组合及分接范围 | 变压器联结组 标号 | 变压器空载损耗 （W） | 变压器负载损耗 （W）
| 变压器空载电流 （％） | 变压器短路阻抗 （％） | ||
变压器高压 （kV）
| 变压器高压分接 范围 （％）
| 变压器低压 （kV） | ||||||
SGB10型6-10KV环保-80kva变压器 | 6 6.6 10 10.5 11 | ±5% ±2×2.5 | 0.4 | D,yn11 | 370 | 1750 | 2.2 | 4.0 |
SGB10型6-10KV环保-100kva变压器 | 400 | 2170 | 2.0 | |||||
470 | 2590 | 1.8 | ||||||
545 | 3100 | 1.8 | ||||||
625 | 3970 | 1.6 | ||||||
720 | 4680 | 1.6 | ||||||
880 | 5610 | 1.4 | ||||||
975 | 6630 | 1.4 | ||||||
1160 | 7950 | 1.4 | ||||||
1300 | 9780 | 1.2 | 6 | |||||
1520 | 11560 | 1.2 | ||||||
1770 | 13350 | 1.1 | ||||||
2090 | 15640 | 1.1 | ||||||
2450 | 18110 | 1.1 | ||||||
3320 | 21250 | 1.0 | ||||||
4000 | 24740 | 1.0 | ||||||
SGB10型6-10KV环保干式变压器外形尺寸：
变压器额定容量（KVA） | 变压器外形及安装尺寸（mm)） | ||||
L | W | H | C1 | C2 | |
SGB10型6-10KV环保-100kva变压器 | 1060 | 750 | 880 | 660 | 660 |
SGB10型6-10KV环保-160kva变压器 | 1140 | 750 | 1050 | 660 | 660 |
SGB10型6-10KV环保-200kva变压器 | 1180 | 750 | 1150 | 660 | 660 |
SGB10型6-10KV环保-250kva变压器 | 1200 | 750 | 1200 | 660 | 660 |
SGB10型6-10KV环保-315kva变压器 | 1240 | 750 | 1210 | 660 | 660 |
SGB10型6-10KV环保-400kva变压器 | 1350 | 900 | 1240 | 660 | 660 |
SGB10型6-10KV环保-500kva变压器 | 1360 | 900 | 1320 | 820 | 820 |
SGB10型6-10KV环保-630kva变压器 | 1440 | 900 | 1350 | 820 | 820 |
SGB10型6-10KV环保-800kva变压器 | 1500 | 900 | 1440 | 820 | 820 |
SGB10型6-10KV环保-1000kva变压器 | 1550 | 900 | 1500 | 820 | 820 |
SGB10型6-10KV环保-1250kva变压器 | 1600 | 1100 | 1650 | 820 | 820 |
SGB10型6-10KV环保-1600kva变压器 | 1700 | 1100 | 1750 | 820 | 820 |
SGB10型6-10KV环保-2000kva变压器 | 1750 | 1250 | 1800 | 1070 | 1070 |
SGB10型6-10KV环保-2500kva变压器 | 1800 | 1250 | 1950 | 1070 | 1070 |
