S13-M.RL型6-10KV油浸式立体卷铁心配电变压器

油浸式立体卷铁心配电变压器产品概述S13-M.RL型全密封油浸式变压器适用于交流50Hz，额定工作电压10kV及以下的电力系统中，作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场所的配电变压器。详细信息请咨询金盘变压器（天津）有限公司席经理 18515599079.油浸式立体卷铁心配电变压器型号含义型号S13-MRL-□/□代号(1)(2...

**热线185-1559-9079

详情介绍

油浸式立体卷铁心配电变压器

产品概述S13-M.RL型全密封油浸式变压器适用于交流50Hz，额定工作电压10kV及以下的电力系统中，作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场所的配电变压器。详细信息请咨询金盘变压器（天津）有限公司席经理 18515599079.

油浸式立体卷铁心配电变压器型号含义：

型号	S	13	-	M	R	L	-	□	/	□
代号	(1)	(2)		(3)	(4)	(5)		(6)		(7)
代号含义	三相	设计序号		全密封	卷贴心	立体		额定容量（kva)）		高压侧电等级（kv）

工作条件：

●海拔高度：不超过1000m

●环境温度：-40℃∽+40℃

油浸式立体卷铁心配电变压器结构特征：

●铁芯

采用材质性能不低于2a7ZH100冷轧硅钢片；三相三柱立体对称结构，有短及平衡的三相磁路；每组(卷)芯片由薄钢带在专用铁芯卷绕机上绕制，压力均匀紧实；铁芯框经真空退火处理，消除应力，提高电磁性能。
三角形铁芯不需裁剪及冲剪加工，消除了传统铁芯的横向、纵向接缝，减少了磁阻；铁芯柱横截面呈圆形,，铁芯的填充系数，三角形立体结构使它的三相磁回路相等并且短，实现了人们梦寐以求的理想变压器的铁芯结构。

●绕组

绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为铜芯式线圈；高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在箱盖上，且需切断电源后方可变换分接电压。

●安全保护装置

80-1600kVA变压器均装有压力释放阀；根据用户需求可安装具有报警和跳闸端子气体继电器；

●油温测更装置

变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油箱内120±10mm；容量在1000kVA以上的变压器装有户外式信号温度计；

●变压器油箱

变压器油箱由波纹壁构成，表面采用粉尘静电喷涂，漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热器的弹性可补偿因温度升降而引起的变压器油体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度；
全密封变压器，在装配时采用真空注油工艺，**去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下降和变压器油老化的可能，因此不定期进行油样实验。

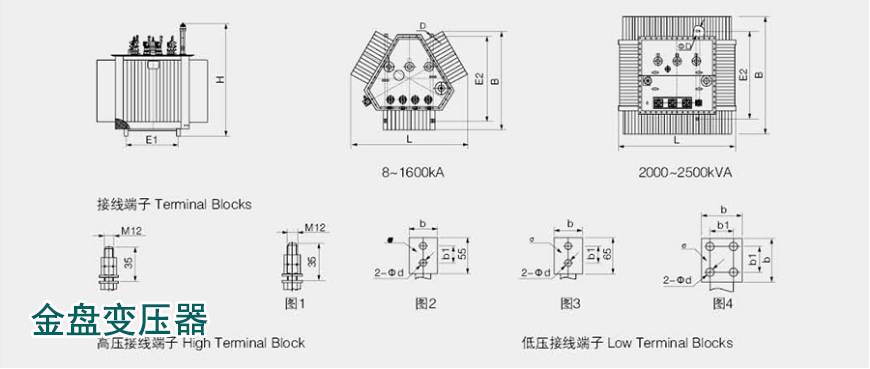

S13-M.RL型全密封油浸式变压器结构简图：

S13-M.RL型全密封油浸式变压器技术参数：

变压器容量	KNA	立体卷铁心30kva变压器	立体卷铁心50kva变压器	立体卷铁心80kva变压器	立体卷铁心100kva变压器	立体卷铁心160kva变压器	立体卷铁心200kva变压器	立体卷铁心250kva变压器	立体卷铁心315kva变压器	立体卷铁心400kva变压器	立体卷铁心500kva变压器	立体卷铁心630kva变压器	立体卷铁心800kva变压器	立体卷铁心1000kva变压器	立体卷铁心1250kva变压器	立体卷铁心1600kva变压器
变压器电压组合	变压器高压	10±5% 10±2×2.5%
变压器电压组合	变压器低压	0.4
变压器连接组合		D,yn11 Yzn11 Yyn0
变压器空载损耗	W	80	100	130	150	200	240	290	340	410	480	570	700	830	970	1170
变压器负载损耗	W	630/600	910/600	1310/1250	1580/1500	2310/2200	2730/2600	3200/3050	3830/3650	4520/4300	5410/5100	6200	7500	10300	12000	14500
变压器空载电流	%	0.30	0.24	0.22	0.21	0.19	0.18	0.17	0.16	0.16	0.16	0.15	0.15	0.14	0.13	0.12
变压器短路阻抗	%	4										4.5
变压器器身重	kg	178	236	313	256	484	556	655	769	896	1044	1352	1613	1703	2065	2592
变压器油重	kg	113	111	146	148	185	228	263	274	323	433	414	496	656	702	1045
变压器总重	kg	377	435	553	607	797	937	1091	1269	1437	1872	2085	2481	3000	3449	4459
变压器外形尺寸	长	1028	1025	1096	1096	1080	1109	1196	1276	1306	1483	1395	1526	1717	1711	1880
	宽	682	683	722	722	935	960	1036	1105	1131	1284	1210	1321	1487	1482	1628
	高	1199	1224	1314	1334	1441	1444	1457	1467	1542	1592	1649	1711	1726	1829	1938
变压器安装尺寸	E1	380	380	380	380	400	400	400	550	550	550	550	550	550	550	550
	E2	550	550	550	550	660	6660	660	820	820	820	820	820	1070	1070	1070
	D	19
变压器低压相线端子	图形	2					3				4
	b	35						46			80			90	100	100
	b1	26									45
	d	19
	δ	8
变压器电压0线端子	图形	2					3				4
	b	35						56			80					100
	b1	26									45
	d	12.5									14.5					18
	δ	8						10			13					17
